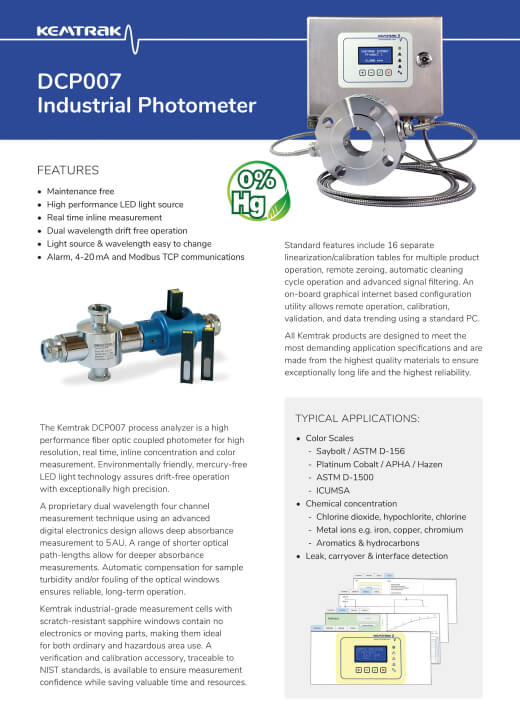

DCP007-VIS промисловий фотометр
Kemtrak DCP007 це простий в експлуатації волоконно-оптичний фотометр, призначений для точного вимірювання концентрації та кольору технологічних зразків. Вимірювання здійснюються в режимі реального часу та безпосередньо в потоку. Фотометр Kemtrak DCP007 ідеально підходить для промислового середовища, де життєво важливі простота, стабільність та низькі експлуатаційні витрати.
Залиште ваше замовлення у АКВААНАЛІТИК і ми якнайшвидше його доставимо по вашій адресі.
Kemtrak DCP007 використовує довговічне високопродуктивне світлодіодне джерело світла з надійною волоконною оптикою промислового класу для забезпечення високоточних вимірювань без дрейфу та шуму. Запатентована двохвильова, чотириканальна техніка вимірювання, та вдосконалена цифрова електроніка дозволяють проводити глибокі вимірювання абсорбції до 5 AU (1 см OPL). Діапазон коротших оптичних шляхів дозволяє проводити глибші вимірювання абсорбції. Автоматична компенсація каламутності зразка та/або забруднення оптичних вікон забезпечує безпроблемну роботу. Вимірювальні комірки з сапфіровими вікнами, що не потребують обслуговування, не мають електроніки чи рухомих частин, що робить пристрій придатним для використання у вибухонебезпечних зонах.
Kemtrak DCP007-VIS промисловий волоконно-оптичний фотометр для вимірювання кольору та концентрації
Характеристики:
- Вимірювання в режимі реального часу в лінії
- Вимірювання без дрейфу та шуму
- До 5 AU (1 см OPL), глибші вимірювання абсорбції з коротшими довжинами шляху
- Вимірювальні комірки та волоконна оптика, що не потребують обслуговування
- Довговічне світлодіодне джерело світла, яке легко замінити
- Аналоговий вихід (0/4-20 мА)
- Modbus (Slave) через TCP/IP та Profibus (опційно)
- Локальний та веб-графічний інтерфейс користувача (TCP/IP)
- ATEX Exd IIB + H2 T6 IP66 Категорія II 2 G (опційно)
Як це працює?

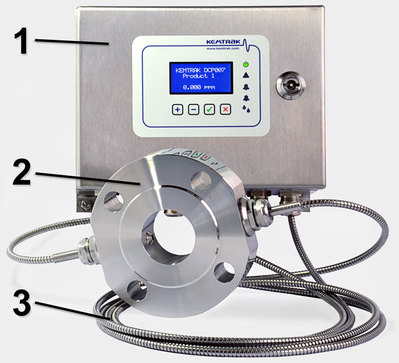

Аналізатор кольору та концентрації Kemtrak DCP007 складається з трьох компонентів:
- Блок керування.
Блок керування містить всю електроніку, включаючи джерело світла та детектори. - Вимірювальна комірка.
Надійне промислове технологічне з’єднання в лінії (проточне). - Волоконна оптика.
Промисловий волоконно-оптичний вузол з’єднує блок керування з проточною коміркою.
Показана тут конфігурація являє собою вимірювальну комірку з фланцем DIN DN50 з нержавіючої сталі 316L з повністю з’єднаним волоконно-оптичним вузлом з нержавіючої сталі. Як вимірювальна комірка, так і волокна витримують температуру 250°C (482°F).
Принцип вимірювання

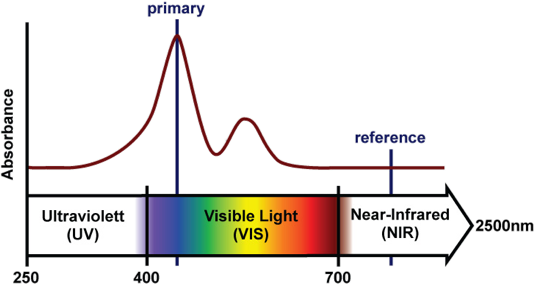

Фотометр Kemtrak DCP007 вимірює на двох довжинах хвиль. Основна «поглинальна» довжина хвилі використовується для вимірювання контрольованої речовини, тоді як «непоглинальна» опорна довжина хвилі використовується для компенсації каламутності, бульбашок повітря та/або забруднень.
Волоконна оптика використовується для пропускання точно сфокусованого світлового променя через технологічне середовище та назад до кремнієвого фотодетектора. Другий фотодетектор використовується безпосередньо на лампах для компенсації температурних впливів та старіння. Отримані вимірювання є дуже точними з низьким дрейфом та довготривалою стабільністю калібрування. Ослаблення пропущеного світлового променя, спричинене світлопоглинаючими речовинами в технологічному середовищі, математично описується законом Бера-Ламберта.
Застосовуючи закон Бера-Ламберта (нижче), можна розрахувати концентрацію зразка.
A = ε l c
де:
- A = поглинання (= – логарифм пропускання)
- ε = молярний коефіцієнт поглинання
- l = довжина оптичного шляху
- c = концентрація поглинаючих речовин
