DCP007-NIR промисловий фотометр
Kemtrak DCP007-NIR — це вдосконалений двохвильовий фотометр ближнього інфрачервоного діапазону (NIR), призначений для точного вимірювання концентрації технологічних рідин і газів з поглинанням у ближньому інфрачервоному (NIR) діапазоні від 850 до 2000 нм.
Залиште ваше замовлення у АКВААНАЛІТИК і ми якнайшвидше його доставимо по вашій адресі.
Приклади вимірювань у ближньому інфрачервоному діапазоні включають вологість (вода та сліди води), етанол, метанол, гідроксид натрію, аміак та безперервну ідентифікацію палива. Kemtrak DCP007-NIR використовує довговічне високопродуктивне світлодіодне джерело світла ближнього інфрачервоного діапазону з надійною волоконною оптикою промислового класу для забезпечення вимірювань без дрейфу та шуму з дуже високою точністю. Автоматична компенсація каламутності зразка та/або забруднення оптичних вікон забезпечує безперебійну роботу.

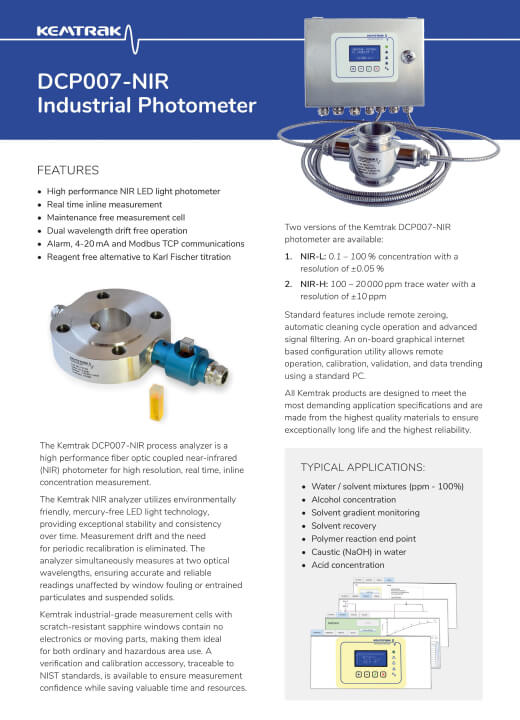

Kemtrak DCP007-NIR промисловий волоконно-оптичний фотометр для вимірювання концентрації та слідів води
Характеристики:
- Вимірювання в режимі реального часу в лінії
- Двохвильове виявлення 850–2000 нм
- Вимірювання без дрейфу та шуму
- До 5 AU (1 см OPL), глибші вимірювання абсорбції з коротшими довжинами шляху
- Температурна компенсація
- Вимірювальні комірки та волоконна оптика, що не потребують обслуговування
- Відсутність електрики чи тепла поблизу зразка
- Довговічне світлодіодне джерело NIR світла, яке легко замінити
- Аналоговий вихід (0/4-20 мА)
- Modbus (Slave) через TCP/IP та Profibus (опційно)
- Локальний та веб-графічний інтерфейс користувача (TCP/IP)
- ATEX Exd IIB + H2 T6 IP66 Категорія II 2 G (опційно)
Як це працює?
Аналізатор кольору та концентрації Kemtrak DCP007 складається з трьох компонентів:
- Блок керування.
Блок керування містить всю електроніку, включаючи джерело світла та детектори. - Вимірювальна комірка.
Надійне промислове технологічне з’єднання в лінії (проточне). - Волоконна оптика.
Промисловий волоконно-оптичний вузол з’єднує блок керування з проточною коміркою.
Показана тут конфігурація являє собою вимірювальну комірку з фланцем DIN DN50 з нержавіючої сталі 316L з повністю з’єднаним волоконно-оптичним вузлом з нержавіючої сталі. Як вимірювальна комірка, так і волокна витримують температуру 250°C (482°F).
Принцип вимірювання
Фотометр Kemtrak DCP007-NIR вимірює на двох довжинах хвиль. Основна «поглинальна» довжина хвилі використовується для вимірювання контрольованої речовини, тоді як «непоглинальна» опорна довжина хвилі використовується для компенсації каламутності, бульбашок повітря та/або забруднень. Волоконна оптика використовується для пропускання точно сфокусованого монохроматичного випромінювання через технологічне середовище та назад до фотодетектора. Ослаблення пропущеного світлового променя, спричинене світлопоглинаючими речовинами в технологічному середовищі, математично описується законом Бера-Ламберта.
Застосовуючи закон Бера-Ламберта (нижче), можна розрахувати концентрацію зразка.
A = ε l c
де:
- A = поглинання (= – логарифм пропускання)
- ε = молярний коефіцієнт поглинання
- l = довжина оптичного шляху
- c = концентрація поглинаючих речовин
